角鐵拋丸機的主要結構部件介紹

2020-11-06 10:17:48

4888

角鐵拋丸機主要適應于可用于鋼結構、型鋼、金屬板材等金屬工件的表面強化，表面清理，表面前處理，去除鐵銹、氧化皮層、油脂、雜質、污物等各種表面殘留物，產生符合需求的適當粗糙度和毛面，增加金屬工件表面的附著力。不銹鋼、鋁型材、鋁面板等金屬工件的外表面光整去劃痕處理，鑄管、化工等行業的金屬工件表面清理和表面強化處理。角鐵拋丸機主要結構包括：拋丸清理室、輥道系統、丸料循環系統、拋丸器、清丸裝置、供丸系統、除塵系統和電控系統等部件。

1.清理室：清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。

2.輸送輥道：分為室內輸送輥道和裝卸料段輸送輥道。室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。

3.提升機：主要由上、下部傳動、筒體、皮帶、料斗等組成。提升機上下同徑帶輪采用筋板、輪板與輪轂組焊成多邊形結構，以增強磨擦力，避免打滑現象，延長了皮帶使用壽命。提升機罩殼折彎成形，打開提升機中殼上的蓋板可維修更換料斗和搭接皮帶。打開提升機下殼上的蓋板可排除底部彈丸的阻塞。調整提升機上殼兩側螺栓帶動拉板上下移動便可保持提升皮帶的松緊度。上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。

4.拋丸器：角鐵拋丸機采用單圓盤拋丸器，成為當今國內高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻材質鑄造而成.

5.吹掃裝置：角鐵拋丸機采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。

6.進出口密封：工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。

7.除塵系統：布袋式除塵器主要由袋式除塵器和風機、除塵管道等一起組成除塵系統。除塵效率可達99.5%。

8.電氣控制：電氣控制系統采用常規控制實現對全機的控制，采用國內外生產的優質電器元件，具有可靠性高及維修方便等優點，主電路由小型斷路器和熱繼電器實現對各電機的短路、缺相、過載保護。并設有多處急停開關，方便緊急關機，防止事故擴大。在清理室及清掃室的各個檢修門上設有安全保護開關，當任何一個檢修門打開后，拋丸器不能啟動。

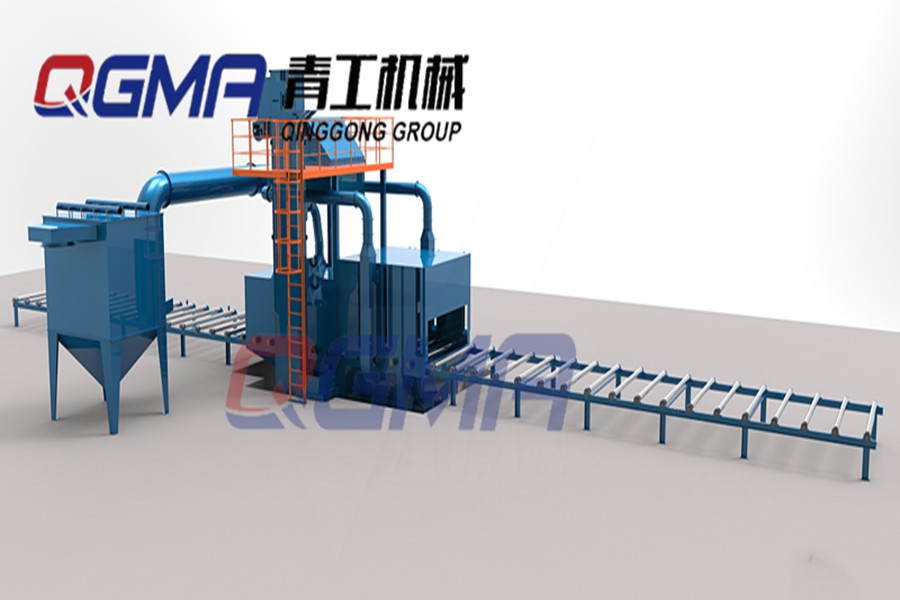

通過式拋丸機宣傳圖
