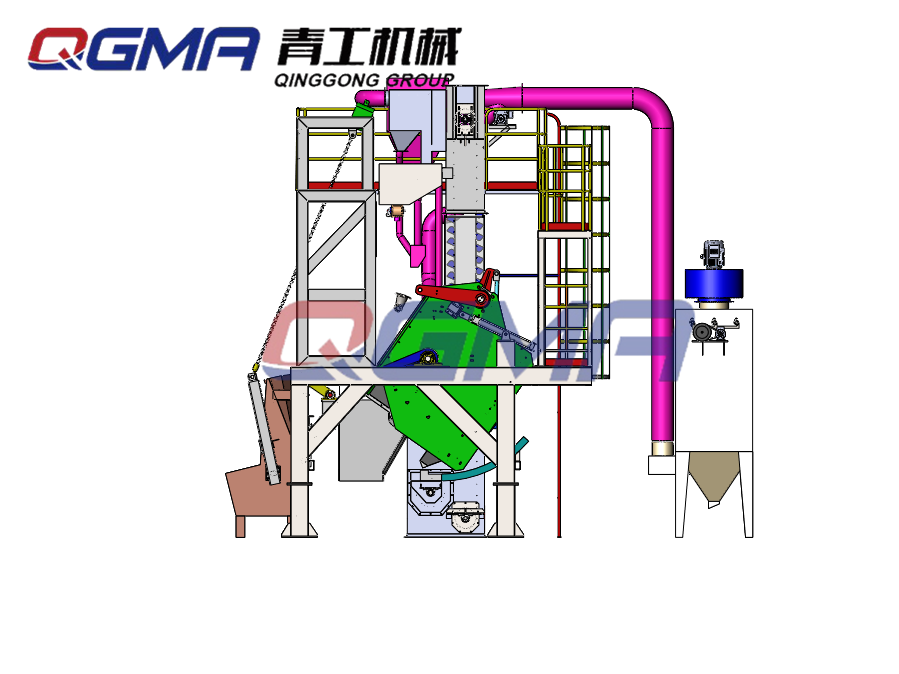

傾斜滾筒式拋丸機工作原理介紹

滾筒是從前端口進出料式的，在清理工作狀態下是傾斜的，滾筒由回轉部、密封罩和滾筒蓋組成。

A、滾筒回轉部是雙層結構式的，其中外層是普通鋼板制成的錐筒，內層是帶錐孔的高錳鋼鑄件，在鑄件的表面鑄造凸起的螺紋線，以翻轉工件；內、外兩層之間彼此通過螺栓副固定。

B、滾筒密封罩環罩于滾筒回轉部外，該密封罩以摩擦環為界分前、后兩個半部，其中后半部包括環形向心槽、圓環板和圓筒三個件，其中環形向心槽與滾筒的兩個支板固定聯接，圓環板的內沿與滾筒回轉部的后端部焊接，青 工機械圓筒的前端與摩擦環焊接，環形向心槽的兩個側板的內沿的位置分別與圓環板外沿的位置和圓筒后沿的位置相對應，環形向心槽兩側板的兩個內沿分別安裝有圓環板形的橡膠密封圈，這兩個橡膠密封圈的兩個內沿分別與圓環板的外沿和圓筒的后沿相接觸、并成摩擦式動配合，環形向心槽、圓環板和滾筒回轉部的后端部三者形成的腔室內安裝有迷宮式密封結構，環形向心槽的底部有個彈丸砂塵混合物出口，滾筒密封罩的前半部的前端與滾筒回轉部的前端二者之間有圓環板形的鋼紗網，密封罩前、后兩部分與滾筒回轉部形成的兩個腔室之間通過摩擦環內壁上的彈丸通槽彼此溝通，使飛濺的彈丸順利流向后端到螺旋輸送器。

C、滾筒蓋是方形的，滾筒蓋的后壁面上焊接有一個與滾筒密封罩前端口相應的扣沿，該扣沿的內側裝有圓環形的橡膠密封圈，青 工機械該密封圈與滾筒密封罩前端口的外壁相接觸并成動配合，滾筒蓋、滾筒回轉部和密封罩二者的前端以及圓環板形鋼紗網四者之間的腔室內有迷宮式密封結構。

滾筒回轉驅動機構

滾筒系統中的回轉驅動機構有左、右兩組、且彼此對稱，每組回轉驅動機構都由電動機、減速器和安裝在減速器輸出軸上的摩擦輪組成，兩組電動機和減速器分別固定安裝在左、右兩滾筒支板的內側壁面上，摩擦輪是聚胺脂材料制件，表面硬度為肖氏80度；兩個摩擦輪皆與滾筒上的摩擦環相嚙合，

滾筒俯仰驅動機構

該驅動機構位于滾筒左支板的左側，滾筒俯仰驅動機構包括油缸、油缸支座和活塞桿頂塊，其中油缸支座固定在機架上，油缸與油缸支座鉸接，油缸活塞桿的頂端與活塞桿頂塊鉸接，活塞桿頂塊固定在滾筒左支板的外側壁面上。通過油缸的進退實現清理過程中的滾筒的上下?lián)u動，使工件的各個面能夠清理到。

滾筒蓋開關機構

滾筒系統中的滾筒蓋開關機構位于滾筒右支板的右側，該機構包括油缸、油缸支座、搖臂杠桿、兩個對稱的從動搖臂桿和安裝在滾筒蓋上的上、下兩個鉸軸，其中油缸支座固定安裝在滾筒右支板的外側壁面上，油缸鉸支在油缸支座上，搖臂杠桿的一端與油缸活塞桿的頂端鉸接、另一端與安裝在滾筒蓋上的上水平鉸軸鉸接，兩個對稱的從動搖臂桿分別位于滾筒左、右兩支板的外側，每個從動搖臂桿的一端都鉸支在對應的滾筒支板鉸軸上，兩搖臂桿的另一端分別鉸接在滾筒蓋上的下水平鉸軸的對應端上。
