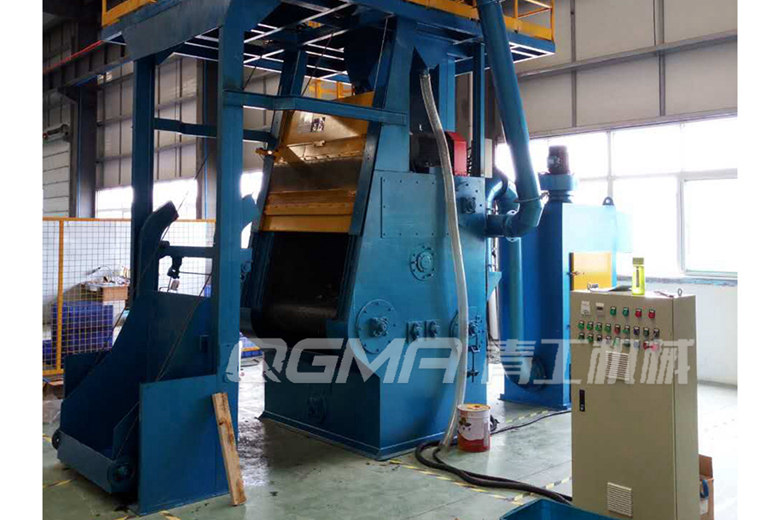

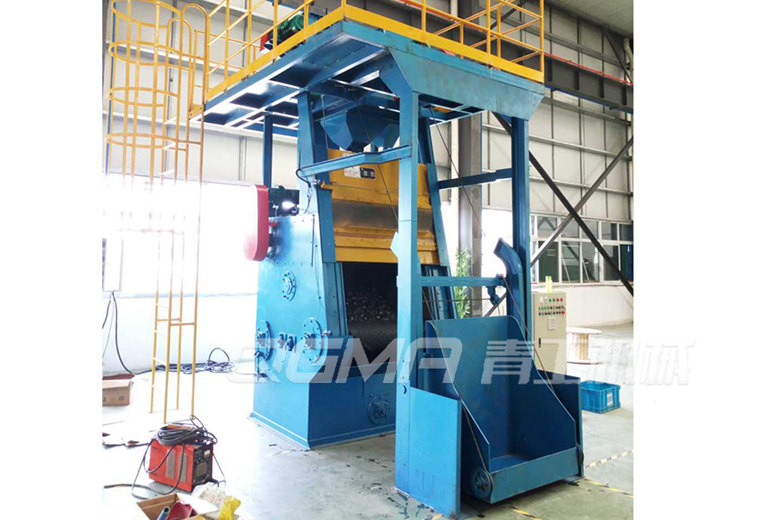

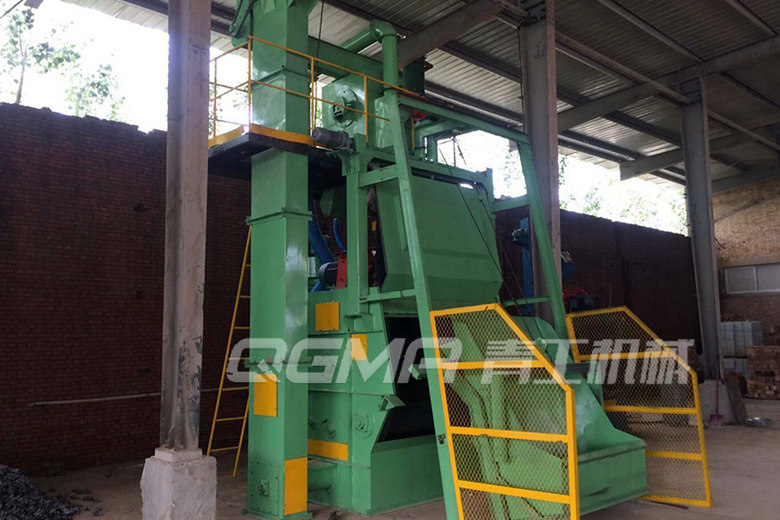

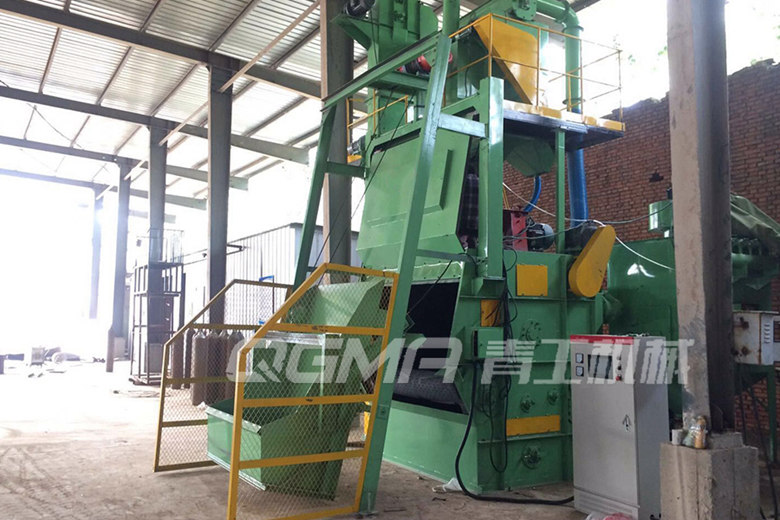

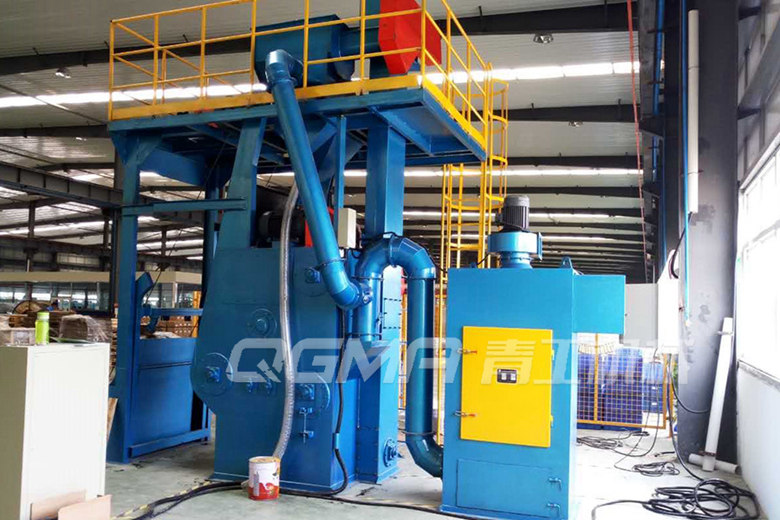

自動上下料履帶式拋丸機

產品簡介

青工機械履帶式拋丸機用橡膠履帶形成的凹腔作為工件承載體。工作時，履帶轉動，帶動凹腔內的工件翻滾，因此零件的內外表面均能獲得較好的清理效果。該種機型分為手動和自動裝卸料方式，最適合于大批量小型零件的拋丸清理。由于采用橡膠履帶，減輕了工件與履帶的撞擊和劃痕，并且占地面積小，操作極為方便，從而為眾多廠家采用。

應用范圍

適用于小型鑄件、鍛件、沖壓件、彈簧等零件及熱處理車間清理薄壁、怕碰撞零件表面的粘沙，氧化皮等附著物，也可用于一些零件表面強化處理。（不能直接清理高溫件，細長油坊，帶有毛刺、飛邊件，否則易損履帶）

自動上下料履帶式拋丸機是在履帶式拋丸機的原有基礎上多加了自動上料和自動下料功能，提供履帶式拋丸機的工作效率，減輕工人工作強度


1. 一套自動下料機構，拋丸室內拋好的工件從拋丸室反轉出來，落入自動下料機構上，再由振動裝置將零件輸送至收料框內。

2. 下料機構上安裝有防摔減振橡膠墊，可有效防止零件與減震板之間的相互撞擊，起到很好的防護作用。


突出優勢

  • 采用耐磨橡膠履帶+錳鋼護板；
  • 采用環保的濾筒除塵系統；
  • 采用碎丸料風選分離系統；
  • 采用高性能拋丸器：高清潔性能，低磨料損耗；
  • 采用鋼丸流量自動控制系統；
  • 可選自動上料+自動下料機構；
  • 風選分選系統；

清理機前后對比

VS
履帶式拋丸機清理前的工件
履帶式拋丸機清理機前
履帶式拋丸機清理后的工件
履帶式拋丸機清理機后

工作原理


履帶式拋丸機工作原理

履帶式拋丸機是高強度耐磨橡履帶或錳鋼履帶裝載工件。它利用高速回轉的葉輪，將彈丸拋向室體內的工件上，達到清理的目的。它適合用于小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去除氧化皮和表面強化，特別適用于不怕碰撞的零件的清理及強化。 履帶式拋丸機用橡膠履帶形成的凹腔作為工件承載體。工作時，履帶轉動，帶動凹腔內的工件翻滾，因此零件的內外表面均能獲得較好的清理效果。該種機型分為手動和自 動裝卸料方式，最適合于大批量小型零件的拋丸清理。由于采用橡膠履帶，減輕了工件與履帶的撞擊和劃痕，并且占地面積小，操作極為方便，從而為眾多廠家采 用。目前該機型有Q326，Q3210等。

強化拋丸機就是針對金屬表面處理的一種設備，拋丸強化是一種為提高承受交變應力的部件的疲勞強度而專門設計的工藝。利用高速拋射的彈丸流對金屬表面的沖擊而使表面產生循環塑性應變層，由此導致金屬表層的顯微組織發生有利的變化并使表層引入殘余壓應力場。從而提高金屬的疲勞斷裂和應力腐蝕斷裂抗力，達到提高產品的可靠性和耐久性。


產品描述

拋丸器

1拋丸器

1. 高性能拋丸器：高清潔性能，低磨料損耗

2. 優點：拋丸器殼體內襯有弧形多層迷宮式密封護板，熱區厚度達到70mm，密封效果極佳，拋射出的彈丸分布均勻，擴大了彈丸分布區。并內部帶有磨料運動軌跡調節設計，提高拋丸效率，減少自磨損；

3. 效能：國內其他廠家的拋丸器為平腔式分丸結構在彈丸進入時，會形成渦流，約20%的彈丸不會被射出，利用率僅為80%。我公司KT系列拋丸器特有的渦輪式分丸結構，使彈丸進入拋丸器內進入分丸輪不會形成渦流，彈丸利用率提高至99%。提高效率30%

4. 電機 ：國內知名品牌或西門子（可選）

5. 材料 ：葉輪采用40CrMnMo材料滲碳淬火，葉片及防護板選用高鉻特種耐磨鑄鐵制成，熱處理后表面硬度HRC60-65，有高效的耐磨性及使用壽命；所有高速旋轉的葉片通過天平秤重配對，保證葉片之間重量差小于3克，以保證平衡。

流量閥

2流量閥

1. 半自動流量控制系統，用于控制進入拋丸器的丸料流量，通過手動調節鋼丸流量

2. 全密封的結構設計，帶可鎖定的檢查開口，配有二個軸承。

3. 每個流量閥門上端，各裝有一個手動截止閥，如果需要維修流量閥時，可以關閉，用以關閉從料倉流下的丸料，方便維護。

履帶室體
3拋丸室體

1. 拋射原理：拋丸室體及拋丸器均通過3D及動態仿真設計，拋丸器拋射方向與鋼材（工件）行進方向成合適角度，以產生最佳沖擊效果，并防止彈丸空拋，影響清理效果，做大限度發揮設備效能。

2. 清理室主拋射區采用360°高強度錳鋼護板防護，此護板具有很高的沖擊韌性及較高的使用壽命（正常使用10年），能充分利用彈丸的反射動能，繼續有效地?fù)舸虮磺謇砉ぜ砻?，利于提高清理質量及清理效率。

3. 高密封性：頂部上的吊鉤軌道處裝有三層密封板，保證吊鉤運轉順暢的同時可防止磨料溢出，保證安全、降低噪音

履帶上下料

4液壓自動上下料系統


1. 拋丸室結構緊湊，密閉設計，保證拋丸不濺鋼。

2. 主機門采用雙開門結構，由氣缸驅動開閉，門內側面護有錳鋼護板，確保足夠的強度和耐磨性。門體采用雙層唇形密封結構，門關閉時與主機面緊緊貼合，確保無丸料無粉塵泄漏。

3.?一套自動下料機構，拋丸室內拋好的工件從拋丸室反轉出來，落入自動下料機構上，再由振動裝置將零件輸送至收料框內。

4.?下料機構上安裝有防摔減振橡膠墊，可有效防止零件與減震板之間的相互撞擊，起到很好的防護作用。


電控箱

5電控箱

1. 采用西門子PLC和觸摸屏

2. 采用臺達或者BEST變頻器

3. 采用正泰或者施耐德品牌低壓電氣元件

4. 采用拋丸時間控制器

5. 采用亞德客氣動元件

6. 采用流量檢測電流表

7. 1盞照明燈

8. 1套專用恒溫空調（可選配）

橡膠履帶式拋丸機參數

Type

設備型號

QG326

QG3210

QG3220

Productivity(t/h)

生產效率

0.6-1.2

1.5-2.5

3-5

Max volume charge (dm3)

最大容積量

150

300

400

Max advised load (kg)

最大裝載量

200

600

800

Drum diameter (mm)

端盤直徑

650

1000

1000

Wheels

拋丸器數量

1

1

1(2)

Wheel power (kW)

拋丸器功率

7.5

11/15

11/15 (2x11)

鋼履帶式拋丸機參數

MACHINE TYPE

設備型號

G-150

G-250-1

G-450-1

G-750-2

G-1100-2

G-2000-2

Charging volume (l)

容積量

150

250

500

750

1100

2000

Max. recommended charging weight (kg)

裝機容量KG

300

500

1000

1500

2500

5000

Max. recommended piece weight (kg)

單件重量KG

15

100

200

250

400

1000

Width of shotblasting chamber (mm)

拋丸室寬度mm

850

1100

1100

1200

1700

2400

Diameter of drum (mm)

端盤直徑mm

750

910

1200

1600

1450

1650

Total installed power (kW)

總功率KW

18.3

22.5

24

38

55

120

Diameter of throwing wheel (mm)

葉輪直徑

380

380

380

380

380

506

Power of abrasive throwing wheels (kW)

拋丸器功率

7.5

15

18.5

2 x 18,5

2 x 22

2 x 45

Air requirements (m3 / h)

除塵風量

2000

4500

5500

9600

12000

18000
