鋼板輥道輸送式拋丸機

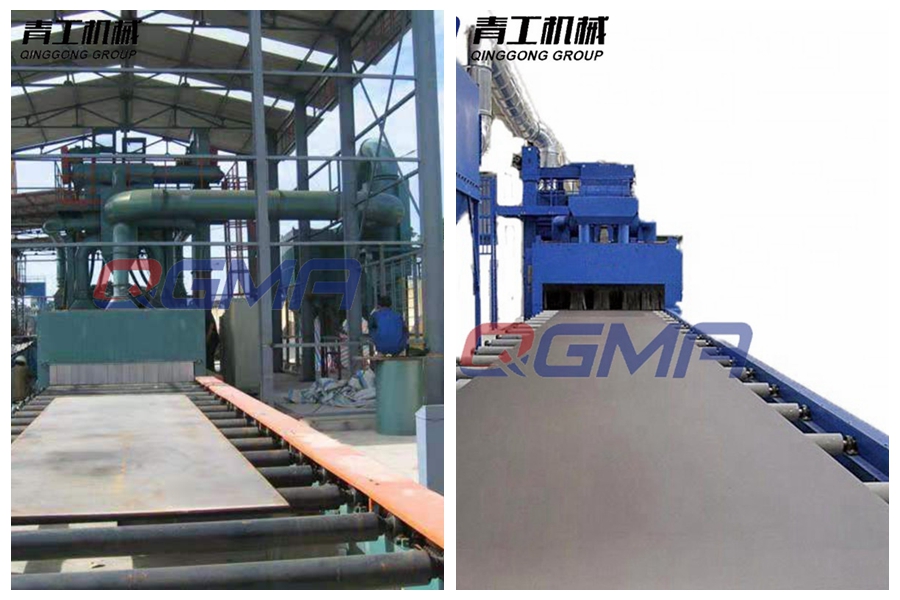

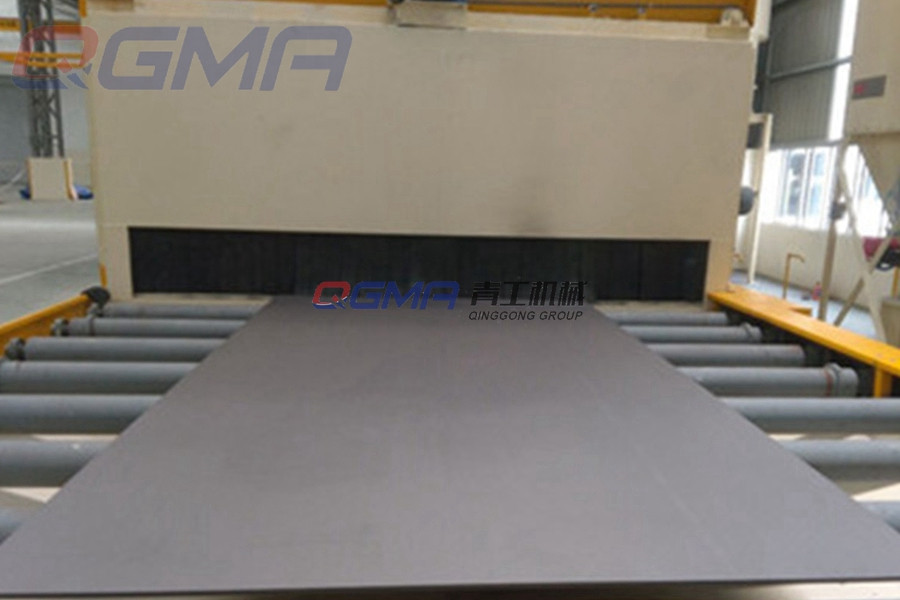

輥道輸送式拋丸機主要用于在連續進料工序過程中金屬板鋼板的表面清理。青 工 機 械提供各種輥道輸送式拋丸機，適用于不同的用途和生產速度。鋼板輥道輸送式拋丸機系列主要用于處理鋼結構或鋼鐵制備行業中的金屬鋼板。這些設備可作為獨立單元使用，也可嵌入自動傳送或鋸斷/鉆孔生產線。鋼板輥道輸送式拋丸機系列的進料寬度為600mm至3000mm，拋丸器垂直于輸送輥道的流動方向定位。

鋼板輥道輸送式拋丸機QG600、QG1000和QG1500配有4-6 個拋丸器。QG2000可配4或6個拋丸器。較大的設備QG2500和QG3000可以配備6或8個拋丸器。6個拋丸器版本用于處理板材或較小型材，而8個拋丸器版本則主要用于型材的拋丸處理。

青工機械全系列輥道輸送式拋丸器的拋丸室均由錳鋼板制成。錳鋼的硬度較大,可承受的拋丸硬度范圍為35 HR C至50HRC或者更高。因此錳鋼具有極好的拋丸屬性。在拋丸室的熱點區域，增加了8-10mm厚的錳鋼板。它們從外部連接，易于更換。當使用沖擊力較強的拋丸,可以提供加裝錳、 工具鋼或鑄件作為內襯。

為避免丸料泄漏,在磨損過多的區域設置了幾層橡膠墊或隔簾,裝在V型軌道上,便于更換。在拋丸過程之后，工件仍可能被丸料覆蓋，必須將其清除。清理拋丸的工具是一把旋轉刷,牢固地 固定在可互換式刷柄上。

為避免拋丸聚集在長部件上,旋轉刷將用過的磨料從工件表面上輕輕地刷下來,刷進特殊設 計的凹槽內,凹槽中設有螺旋輸送機,將介質送回,以循環利用。為保持刷子和螺旋輸送機的位置固定 不變,當對不同尺寸工件進行拋丸處理 時,旋轉刷和螺旋輸送機均設在同一個可調機架上。機架可手動或自動調節,在所需高度范圍內,調節間距須小于5mm。工件上殘余的介質將利用吹掃器清理,吹掃器安裝在相同機架上,利用高壓通風器吹掃殘余物質。
